Cantar Apicol GSM v1.0

Mesajde informer » 30 Mar 2018, 09:56

Salutari tuturor.
Discutand cu mai multi apicultori amatori de-a lungul timpului m-am hotarat sa proiectez si realizez un cantar GSM cu transmitere SMS a masuratorii.

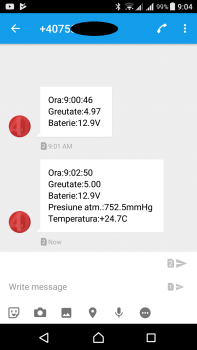

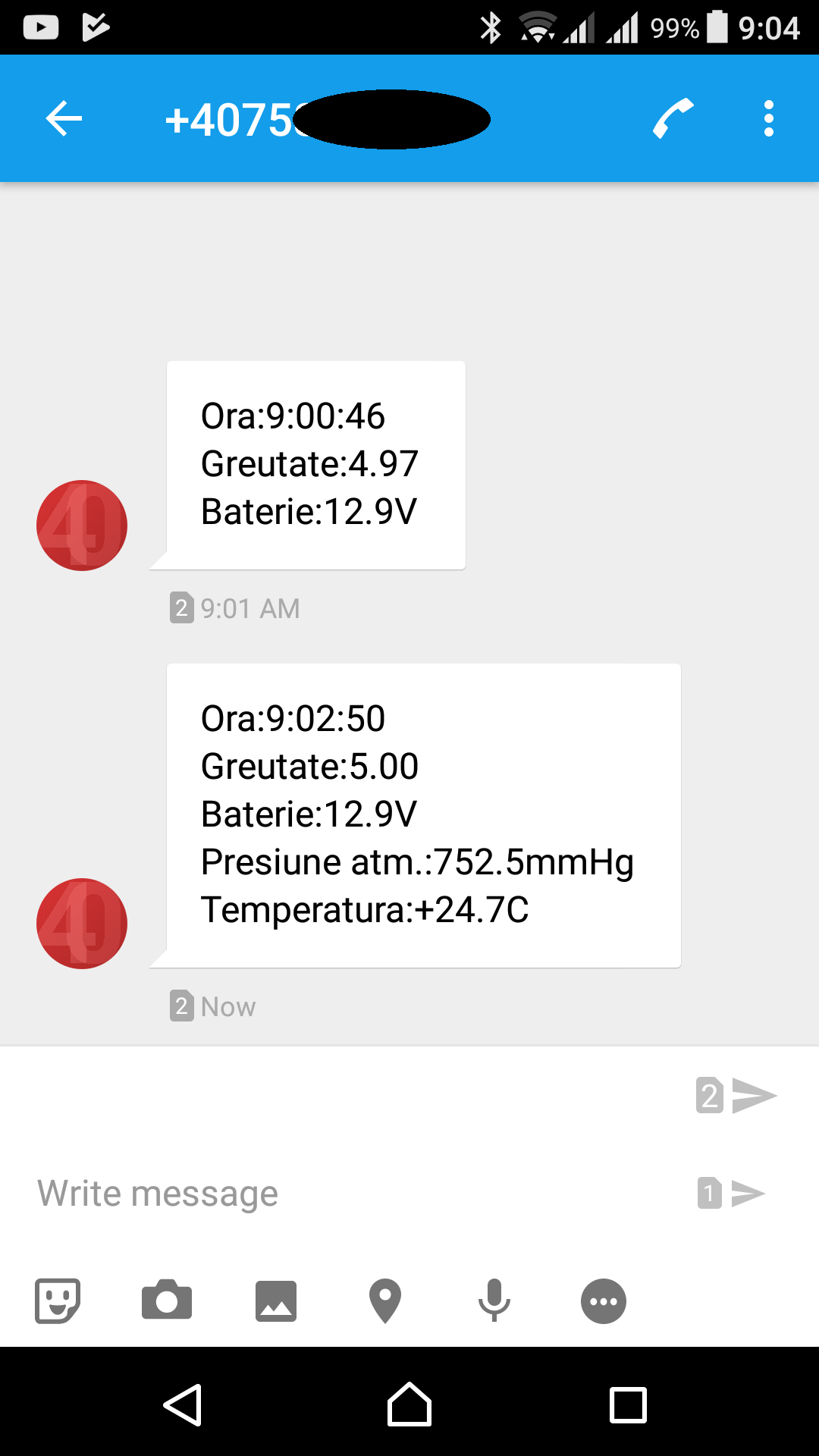

Versiune BASIC este gata, functionarea este extrem de simpla, se trimit maxim 4 SMS-uri pe zi la momente programabile, SMS-uri continand greutatea stupului si eventual temperatura respectiv presiunea atmosferica.
Placa permite extensii atat hardware cat si software incluzand: o retea radio locala de asemenea placi, se poate adauga comanda prin SMS fie a masuratorii fie comenzi electrice oarecare de la distanta (aprins lumini, pornit incalziri etc.), numere de telefon multiple, incarcare solara, programarea functionarii prin SMS de la distanta si 1001 de alte posibilitati...

As vrea sa apelez la experienta voastra pt. a afla ce anume ar fi util de adaugat pt. ca nu vreau sa fac proiectare de amoru` proiectarii, vreau sa pastrez lucrurile cat mai simple dar sa acopar necesitatile. :)

Postarea initiala aici: https://www.robofun.ro/forum/viewtopic.php?f=20&t=2237
Setarea si descrierea placii aici: https://www.youtube.com/watch?v=fdteL_b ... L2nN_OIVX6

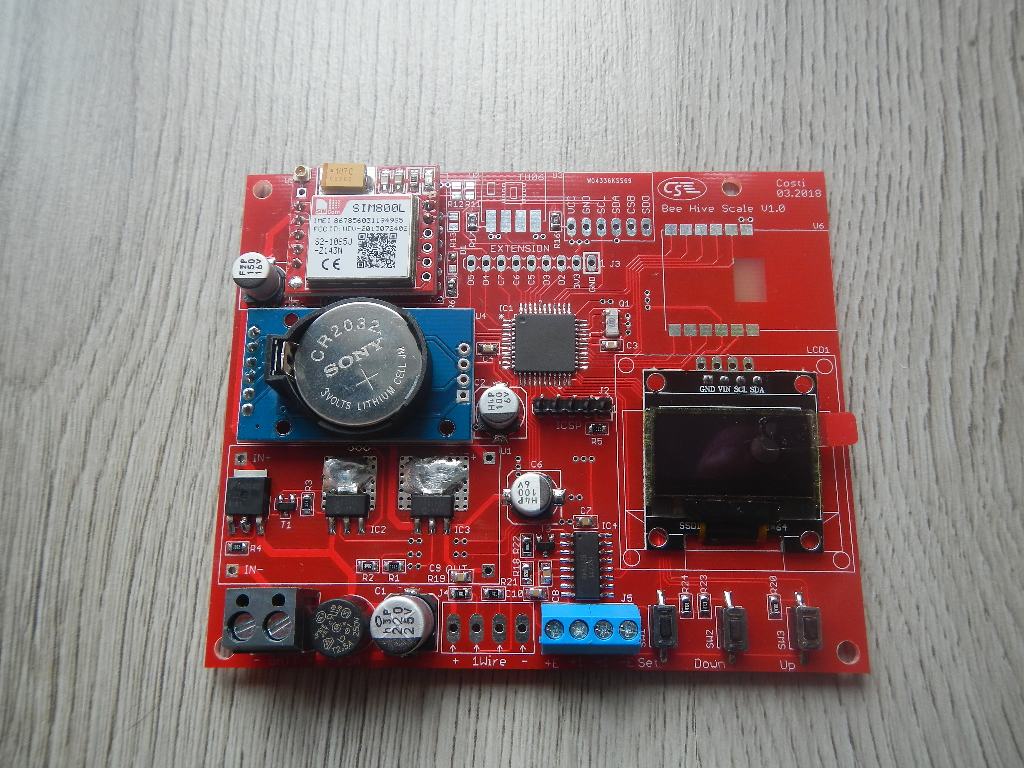

Ceva poze mai jos.
Multumesc anticipat pt. ajutor.



informer

Mesaje: 21
Membru din: 30 Mar 2018, 09:39
Localitate: Timisoara

Cantar Apicol GSM v1.0

LINK-URI SPONSORIZATE

SPONSOR


Re: Cantar Apicol GSM v1.0

Mesajde cristi_vidican » 30 Mar 2018, 10:35

Utilizatorul Balian folosește de mult timp așa ceva.
El ne poate lămuri mai multe
Tot ce voiti sa va faca voua oamenii, faceti-le şi voi la fel – Matei 7:12a
cristi_vidican

Mesaje: 5374
Membru din: 23 Feb 2011, 13:58
Localitate: Hidiselu de Sus - Bihor

Re: Cantar Apicol GSM v1.0

Mesajde Balian » 30 Mar 2018, 11:10

Sunt f interesat de această temă. Nu am avut timp să citesc până la capăt materialul trimis de d-voastră. Revin promit!
MER. Iernare pe 3 corpuri. Gratie aprilie-stoarcere FS. 1-3 caturi pentru miere.
Balian

Mesaje: 714
Membru din: 27 Feb 2017, 18:14
Localitate: Salonta Bihor

Re: Cantar Apicol GSM v1.0

Mesajde Balian » 30 Mar 2018, 22:47

O prezentare și mai ales felul cum este explicat este o bomboană. Sunt obișnuit că cine știe mai mult despre ceva spune mai puțin, și aia în rebusuri sau codificat. (Cu excepții dar și pe acest forum.)
Folosesc două cântare SMS de vreo 4 ani. Sunt f mulțumit cu ele. Amândouă îmi trimite numai info de greutate. Sunt de două feluri.
Unu pe care poți apela oricând (evident consum mai mare de curent), și unu cu SMS setat la oră fixă (consum mult mai mic). Pentru mine ca stupar, primul este mai convenabil. (După o intervenție la stupul cu cântar pot face tara, cu celălalt nu.)
În legătură cu întrebarea pusă de tine, apicultorul cu ce informații ar putea fi ajutat aș enumera:(ceea ce cred eu)
- informații meteo --- temperatura exterioară --- umiditatea exterioară --- presiunea atmosferică
- mărimi fizice și electrice --- greutatea brută a stupului --- starea de încărcare a bateriei --- o comandă dată pentru pornirea hrănirii
sau încălzirea apei în adăpător
- mărimi legate de starea familiei --- temperatura interioară a stupului (ghemul de iarnă) --- umiditatea interioară --- diagramă de vibrații, sunet (ar necesita un șir de informații în cursul zilei)
- informații legate de poziția GPS a cântarului --- SMS de avarie în cazul mișcarii cântarului
Ce ai amintit de legătura radio pentru colectare de mărimi de la mai multe puncte în stupină respectiv la mai mulți stupi este ceva excepțional f extra, și nejustificat. Totuși informația luată de la mai multe puncte ar da o medie mai apropiată de valoarea reală.
Am fost în legătură cu trei constructori de cântare. Despre produsele lor și prețul la care le vând, în PM te pot informa dacă dorești.
Mulțumesc de prezentare, mult am învățat și spor la lucru îti doresc! :D
MER. Iernare pe 3 corpuri. Gratie aprilie-stoarcere FS. 1-3 caturi pentru miere.
Balian

Mesaje: 714
Membru din: 27 Feb 2017, 18:14
Localitate: Salonta Bihor

Re: Cantar Apicol GSM v1.0

Mesajde mausica » 30 Mar 2018, 23:21

De curiozitate la ce pret se ridica produsul in sist cu greutatea si in celalalt ?
Nimic nu e intamplator....totul se intampla cu un scop !!!
Avatar utilizator
mausica

Mesaje: 2867
Membru din: 18 Oct 2013, 14:59
Localitate: Baile Felix/Stei,Bihor

Re: Cantar Apicol GSM v1.0

Mesajde informer » 31 Mar 2018, 08:57

Balian, iti multumesc foarte mult pt. raspuns si lamuriri.
Am facut intai aceasta versiune care tine modulul GSM oprit intre masuratori exact pentru a obtine acel consum mic de curent. Mai exact, consumul in standby la alimentare cu 12V este de 1,1mA adica ~0,2Ah pe saptamana. Sigur ca la asta se adauga consumul pe perioada cat se trimite SMS-ul.
Cred ca am sa fac si varianta cu posibilitate de receptie SMS atat pt. masuratori "la comanda" cat mai ales pt. a putea porni/opri diversi consumatori.
Dupa interventia la stup pt. a avea o greutate actualizata pe telefon cred ca se poate folosi acea functie de trimis SMS instant, apasand simultan butoanele plus/minus.
Modulul radio m-am gandit ca ar face economie de module GSM si cartele SIM daca ai vrea sa pui cantare pe mai multi stupi... :D.
Daca credeti c-ar fi utila un fel de protectie anti-efractie, as putea sa adaug asta in soft folosind ori o deteminare de pozitie spatiala cu un magnetometru, ori o determinare de acceleratie in momentul miscarii stupului fie cu un accelerometru fie chiar cu senzorul de greutate....

mausica, n-am inca un pret, trebuie sa trec de testele "pe teren" si sa ajung la o forma constructiva finala (sau mai multe, dar definitive... :) ).
informer

Mesaje: 21
Membru din: 30 Mar 2018, 09:39
Localitate: Timisoara

Re: Cantar Apicol GSM v1.0

Mesajde daffid mihailov » 31 Mar 2018, 10:17

Destept sistemul. Asteptam finalul. Bravo.
Şi albinele au aceeaşi soartă ca toate marile adevăruri. Trebuie să înveţi să le observi. Maurice Maeterlink
Avatar utilizator
daffid mihailov

Mesaje: 1042
Membru din: 30 Ian 2015, 02:49
Localitate: Arges

Re: Cantar Apicol GSM v1.0

Mesajde Dila Daniel » 05 Apr 2018, 08:38

informer scrie:Salutari tuturor.
...

Ca si utilizator,sunt interesat la un cantar sa imi dea oricand la cerere greutate,temp ext, nivelul bateriei,si alarma la ridicarea stupului de pe cantar.Si bineinteles accesibil ca pretAm unul sarbesc care face asta.
Ce mi-ar place in plus -sa trimita alarma la pierdere brusca de greutete si cu apel telefonic ,nu numai sms.Sa aflu locatia exacta a lui in caz de furt si un mesaj la schimbarea cartelei.Ceva de genul,daca este realimentat cu alta cartela,sa ii stiu pozitia gps si numarul cartelei introduse.Nu stiu daca e posibil,dar eu spun ce imi trece prin gand.
Cantarul care il am,daca ii schimbi cartela,el trimite sms-urile tot pe numarul setat sa primesti informatia.Daca vrei sa primesti sms-urile pe alt numar de telefon,trebuie trimis un sms la nr.cantarului,cu un cod si noul numar pe care vrei sa primesti sms-urile(informatia).
Am mai avut un cantar,care trimitea un singur SMS cu greutate si nivelul bateriei,doar odata pe zi(la orele 20.30).Era un raport cu greutatea masurata la 06.00,la 13.30 si la 20.30.Trimitea si alarma la pierdere brusca de greutate,dar citirea o avea programata din 15 in 15 min.Deci daca iti lua stupul la si un minut,abia la si 15 min trimitea mesajul.Daca ti-l lua la si 14 minute...il trimitea tot la si 15.(deci in caz de furt,din sfert in sfert de ora la si 15 min,la 30,la 45 si la fix puteai primi sms,depinde in care sfert de ora ti-l fura...)Acel cantar l-am returnat,nefiind ce imi trebuia mie.
Cum spunea si colegul Balian,consumul de curent era diferit...intre cele doua.
Spor in toate,si sa ne ti la curent...
Nu sunt perfect dar sunt eu insumi...si sunt mandru de asta!
Cu stima D.D.
Avatar utilizator
Dila Daniel

Mesaje: 2447
Membru din: 18 Feb 2011, 22:51
Localitate: Craiova

Re: Cantar Apicol GSM v1.0

Mesajde Balian » 05 Apr 2018, 10:35

Cam mult şi tehnic dificil de realizat, dar nimic nu-i
imposibil. Am un cunoscut care construieşte la
comandă cântare. Îi transmit vedem ce părere are.
Şi mie ăsta e al treilea cu care încerc să colaborez.
El e cel mai ieftin. Să văd cântarul în exploatare.
MER. Iernare pe 3 corpuri. Gratie aprilie-stoarcere FS. 1-3 caturi pentru miere.
Balian

Mesaje: 714
Membru din: 27 Feb 2017, 18:14
Localitate: Salonta Bihor

Re: Cantar Apicol GSM v1.0

Mesajde informer » 05 Apr 2018, 16:53

Multumesc Daniel.

Cel mai mare consumator al unui cantar de acest gen este modemul GSM. Ca sa va faceti o idee, consumul mediu cu cantarul de mai sus PE RECEPTIE (adica NU cand trimite SMS!) este de 30-40mA.
Asta inseamna un consum de 30 ori mai mare decat cu modulul GSM oprit ceea ce mai departe inseamna o autonomie de aprox. 30 ori mai mica. Desigur ca se poate opta si pentru varianta asta, ideal cred ca ar fi sa existe posibilitatea sa selectezi din meniul de setup ce mod de functionare preferi.
Ca sa trimita greutatea la comanda, TREBUIE sa fie permanent pe receptie... eventual cu ceva pauza noaptea, zic io ca si necunoscator.
O solutie mai de compromis ar fi sa masori de multe ori dar sa trimiti de mai putine ori, chiar daca nu o singura data.

In legatura cu ce se poate implementa, pai se poate implementa (aproape) orice. :)
Ceea ce vreau sa subliniez este ca la un asemenea cantar nu pretul componentelor electronice reprezinta partea importanta din pretul final ci timpul investit in proiectarea hardware, software si testare.
Asta sigur considerand o productie mica, daca s-ar ajunge la mii de bucati ar fi altceva probabil...
In aceasta idee vreau sa ajung la o varianta care sa multumeasca majoritatea utilizatorilor pt. ca sunt constient ca nu poate exista o varianta la pret de bun simt care sa satisfaca pe TOATA lumea.
Sigur ca pot proiecta un cantar cu GPS si apel vocal, pot sa-l fac sa-ti spuna greutatea la telefon nu sa ti-o scrie pe SMS, pot sa-l fac sa apeleze 112 si sa trimita pozitia geografica daca-i mutat din loc etc. etc... intrebarea mea este, o sa doreasca majoritatea apicultorilor (cei ce doresc un cantar GSM...) sa plateasca aceste functionalitati sau vor prefera varianta de baza dar cat mai ieftina?
informer

Mesaje: 21
Membru din: 30 Mar 2018, 09:39
Localitate: Timisoara

Re: Cantar Apicol GSM v1.0

Mesajde peterneamt » 08 Apr 2018, 10:11

Avatar utilizator
peterneamt

Mesaje: 3800
Membru din: 28 Noi 2011, 18:19

Re: Cantar Apicol GSM v1.0

Mesajde ovidiubalabuc » 26 Apr 2018, 09:53

Asta e modelul pe care il folosesc de 2 ani. Sunt multumit de el.
http://www.smsvaga.com/index.php/en/
ovidiubalabuc

Mesaje: 3
Membru din: 06 Sep 2014, 21:51
Localitate: Timisoara

Re: Cantar Apicol GSM v1.0

Mesajde informer » 26 Apr 2018, 10:10

ovidiubalabuc scrie:Asta e modelul pe care il folosesc de 2 ani. Sunt multumit de el.
http://www.smsvaga.com/index.php/en/

Nu-i rau deloc din ce citesc acolo.
Asta ce l-am facut e in teste, astept rezultatele cu nerabdare. :)
informer

Mesaje: 21
Membru din: 30 Mar 2018, 09:39
Localitate: Timisoara

Re: Cantar Apicol GSM v1.0

Mesajde bitt » 04 Mai 2018, 20:56

informer scrie:
ovidiubalabuc scrie:Asta e modelul pe care il folosesc de 2 ani. Sunt multumit de el.
http://www.smsvaga.com/index.php/en/

Nu-i rau deloc din ce citesc acolo.
Asta ce l-am facut e in teste, astept rezultatele cu nerabdare. :)


Salutare tuturor.
Am pus la "treaba" cantarul luat de la informer acum doua saptamani si mi-am facut deja o parere. In primul rand incep cu ce este bun. Acesta este al treilea an de cand ma ocup de albine la modul hobby si fara intentii de dezvoltare, dar este primul an in care stau linistit in fiecare seara. Nu am cum sa ajung des la stupina si nu stiam niciodata daca culeg, mor de foame sau ce-i cu ele. Am setat trei rapoarte (la 11.00, 16.00, 21.30). Consumul este infim. Dupa 10 zile bateria este full. Cumparasem o baterie de rezerva dar este evident ca va fi inutila. Poate si pt ca am mai luat o antena GSM suplimentara puternica. Eu detin prima varianta fara senzor de temperatura in cod (asta pt ca nu am mai avut rabdare sa astept). Doar greutate, si barometru. De saptamana viitoare o sa primesc codul pt versiunea cu temperatura si mi-a promis informer ca lucreaza si la senzorul de ploaie.
Pentru mine este cea mai buna investitie de pana acum. Nu o regret nici macar 1%. Am vazut acum 3 ani la targ ceva asemanator dar pretul erea urias si consideram atunci ca este o fitza. Pretul lui informer pt mine a fost rezonabil dar chiar si asa am oscilat putin pana sa scot banul dar ma felicit ca am facut asta. Altfel ce sa zic, pe langa locatia mea mai sunt 3 stupine conduse de niste stupari cu mai multa experienta si de la care invat de fiecare data cate ceva. Mai nou simt ca pot sa compensez putin aceasta pt ca la ora fixa ma suna toti sa ma intrebe cum stam cu culesul :)). Asta desi initial au mustacit la "jucaria" mea. Precizia este buna (sub 10 grame), dar cred ca aici conteaza si senzorii sa fie ok.
Suportul metalic l-am facut singur din cornier sudat si am gresit conceptul putin, dar cand imi fac timp o sa fac altul si o sa fie ok. Desi imi place ideea cu sistemul radio, cred ca este ok pt cei care castiga din asa ceva si vor o medie corecta. Eu am pus de exemplu cantarul pe un stup mediu spre slabut si am avut surpriza sa explodeze. A ajuns in doua saptamani printre cei mai mari si deci datele raportate acum nu reprezinta media ci varful.

Pentru mine nu este important GPSul si nici sistemul antifurt pt ca cine i-a furat, atata lucru se gandeste si el sa scoata bateria. Iar eu fac o ora jumate pana la ei si sincer nici nu-mi doresc o coasa in cap ca sa-mi apar stupii. Eu sunt pe principiu daca vad ca sunt hoti in casa sa ma departez cat mai repede nu sa intru peste ei :)) .... So... Cum o vrea Barbosul si pt mine.

Poate suna a reclama postul meu dar sa stiti ca exact asta am intentionat. Pt ca ce a facut informer merita si mi-as dori sa traiasca si altii experienta de a astepta raportul de ora 21.00 :))
bitt

Mesaje: 104
Membru din: 14 Mar 2016, 15:43
Localitate: Bucuresti

Re: Cantar Apicol GSM v1.0

Mesajde informer » 08 Iun 2018, 16:42

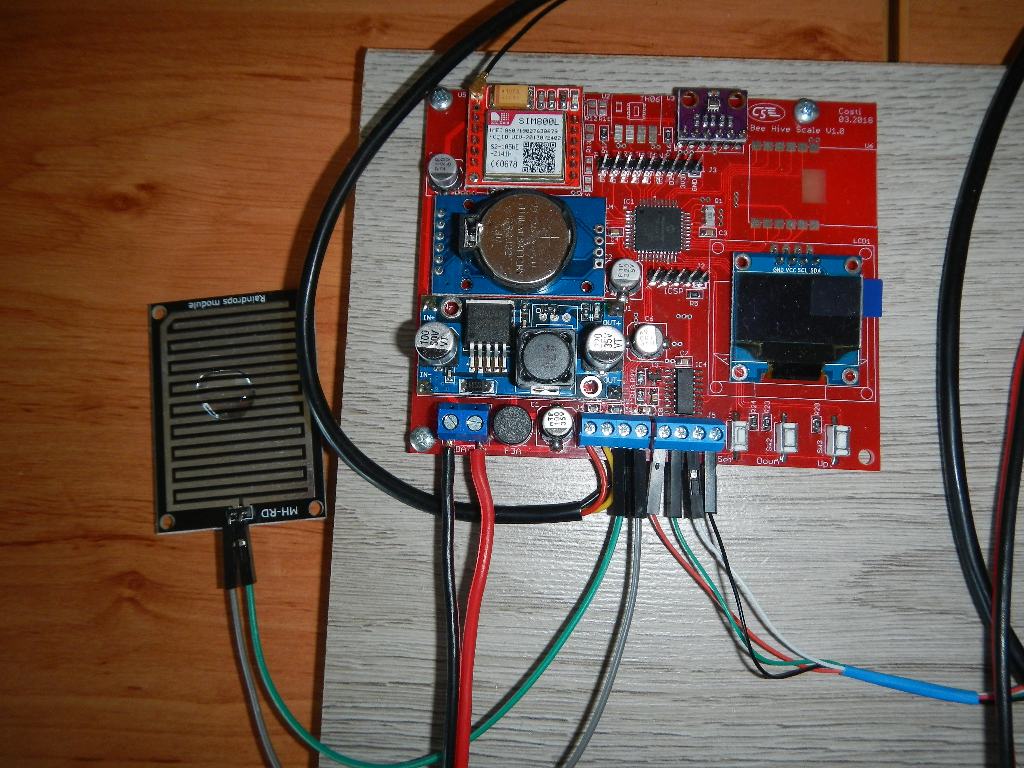

La cerere am mai adaugat un senzor de ploaie si inca un senzor de temperatura, la distanta, conectat pe bus-ul 1Wire.
Senzorul de ploaie este un "grilaj" alcatuit din doi electrozi intre care se masoara rezistenta ce depinde de cantitatea de apa de pe senzor.
Ploaia este evaluata printr-un numar de la 0 la 3 unde 0 corespunde pt. "uscat" iar 3 pt. "rupere de nori"... :).
Placa montata la stupi functioneaza de aproape 2 luni fara nici o incarcare a acumulatorului asa ca la consum stam bine... :D.



informer

Mesaje: 21
Membru din: 30 Mar 2018, 09:39
Localitate: Timisoara

Re: Cantar Apicol GSM v1.0

Mesajde Balian » 14 Iun 2018, 20:19

Ieri am fost în Ungaria la unu care construește cântare. Are f. multe comenzi.
Testa un sistem care este compus din 4 cântare care comunică cu o unitate centrală.
Poate sesiza temperatură-umiditate interioară-exterioară, presiune atmosferică, diracția-puterea vântului
ploaie, mișcarea cântarului, poziția GSM, și bineînțeles greutatea stupilor. Le prelucrează aceste date de la
cele 4 cântare, le trimite în formă de date pe care se poate recepționa pe orice ce are acces internet (PC,
telefon smart, tabletă..)
La ei zice că există pachet pe telefonie numai pentru date! cu cartelă SIM echivalent cu 15 lei/an!!!?
Cu o aplicație instalată pe PC sau telefon poate prezenta pe ecran separat în forma de diagrame datele
măsurate pe mai multe ore ale zilei. Astfel într-o stupină în același condiții de vreme și cules se poate
compara familii cu mătci de rase diferite. (Nu comparăm BK din Dorohoi cu carnica din Jimbolia!!) :lol:
Sistemul era în testare și funcțional în fața mea. Nu mi s-a părut deloc complicat, mai mult ingenios.
Nu are preț încă, dar spune că nu va fi f. scump. Vom vedea. :?
MER. Iernare pe 3 corpuri. Gratie aprilie-stoarcere FS. 1-3 caturi pentru miere.
Balian

Mesaje: 714
Membru din: 27 Feb 2017, 18:14
Localitate: Salonta Bihor
